Impianto elettrico

Sostituzione della dinamo, dell'indotto e delle spazzole

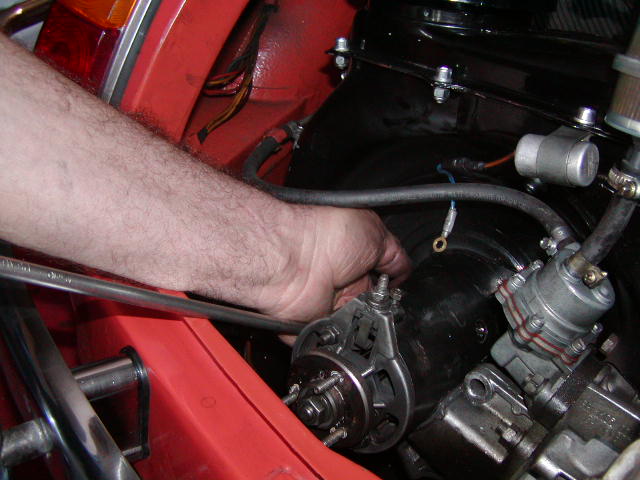

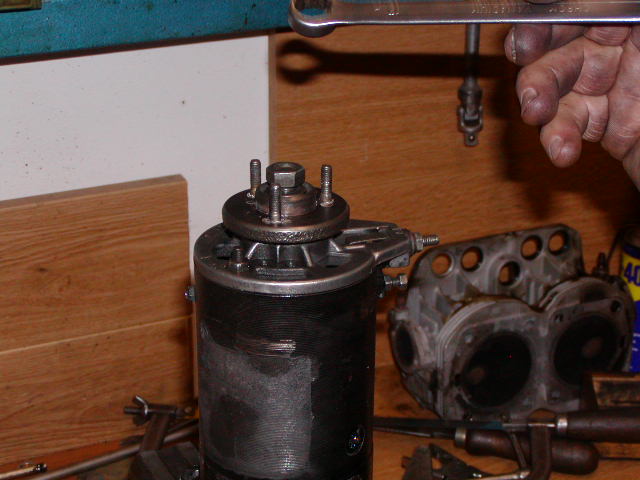

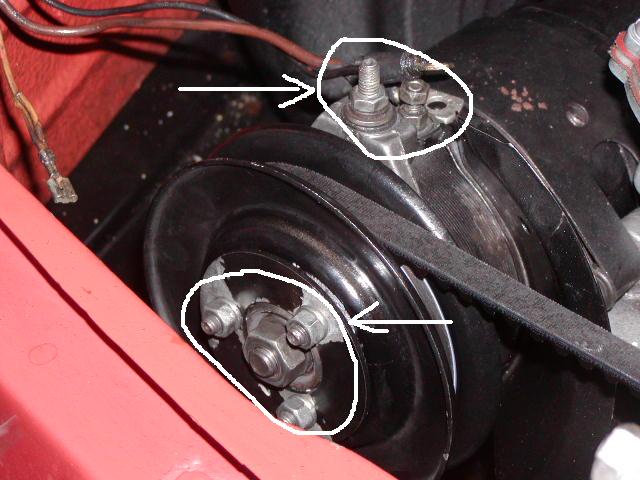

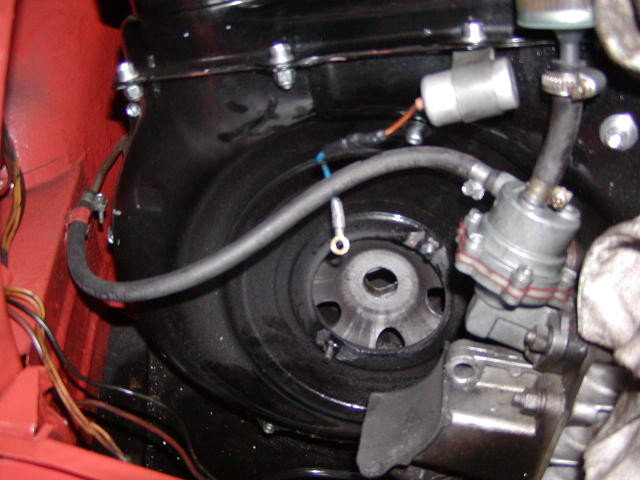

Innanzitutto dobbiamo togliere la puleggia, smontando le viti

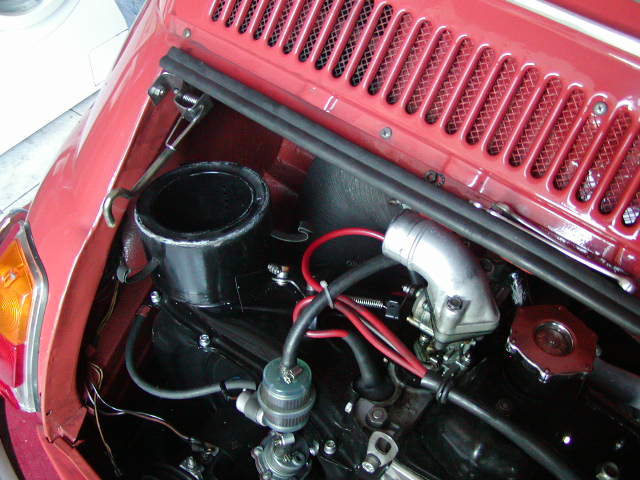

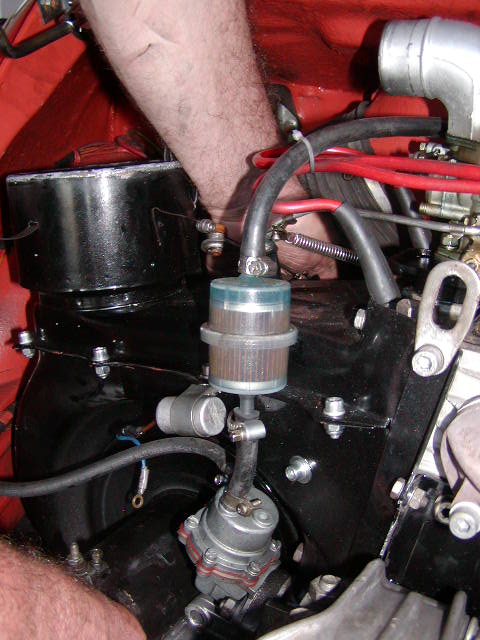

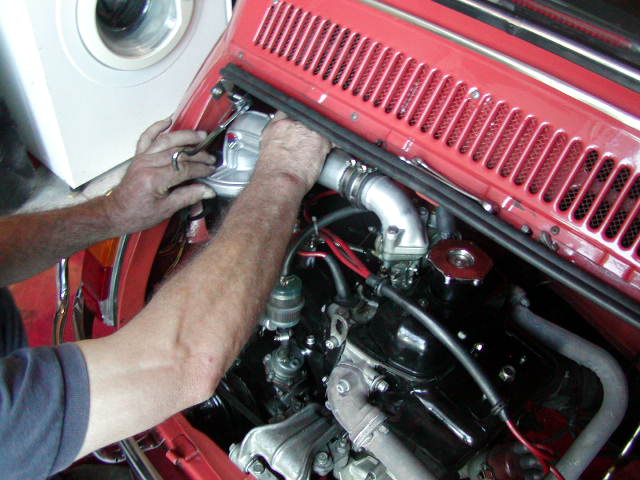

togliamo anche il coperchio ed il tubo del filtro dell'aria

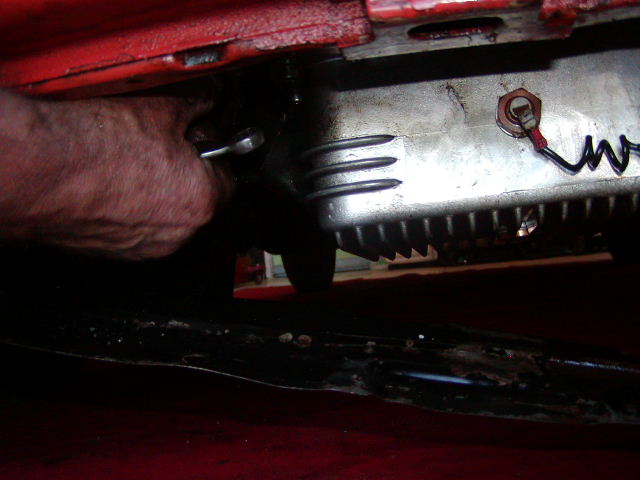

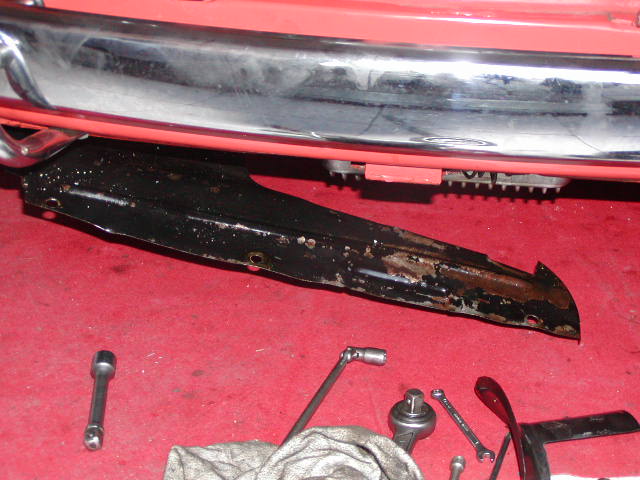

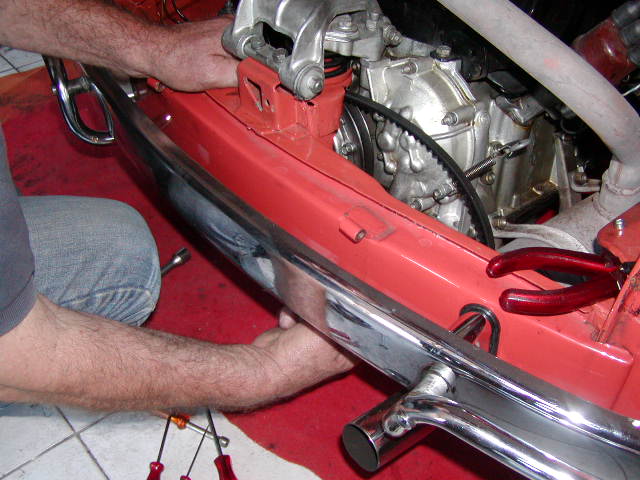

e la grembiulina inferiore

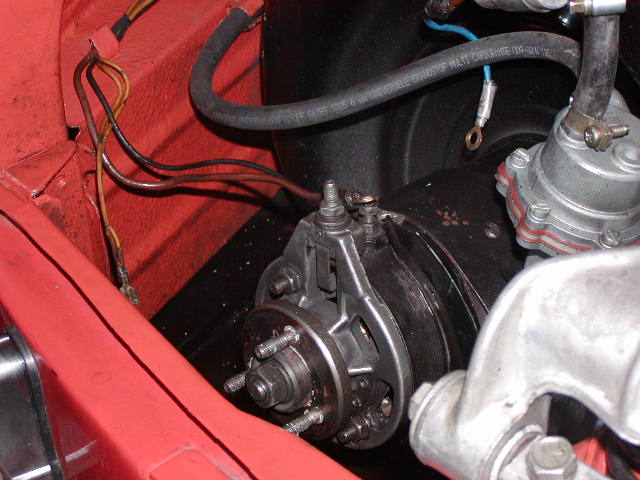

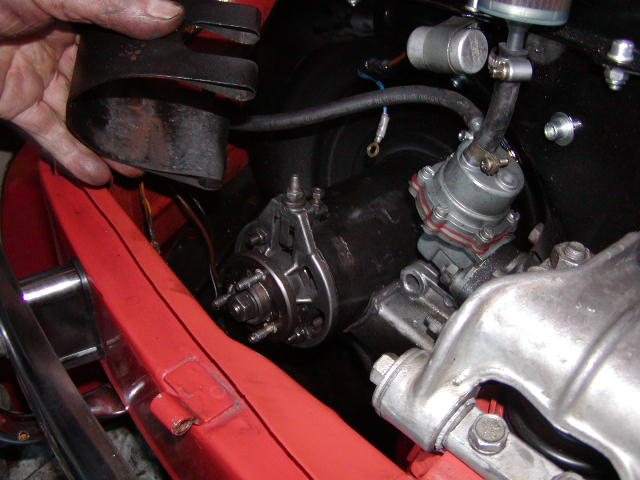

dopodichè smontiamo anche gli altri "accessori" della dinamo

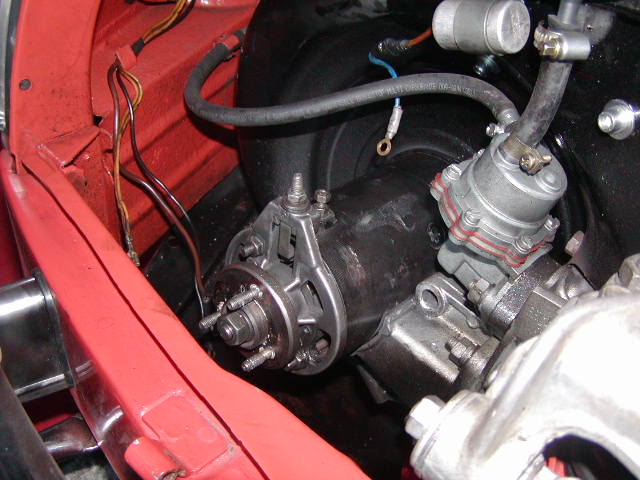

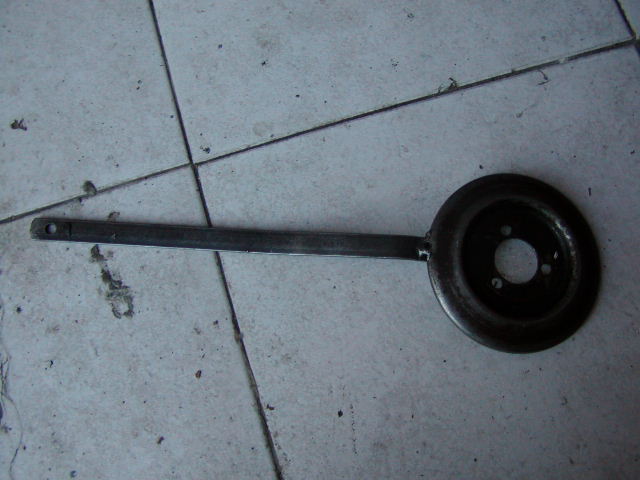

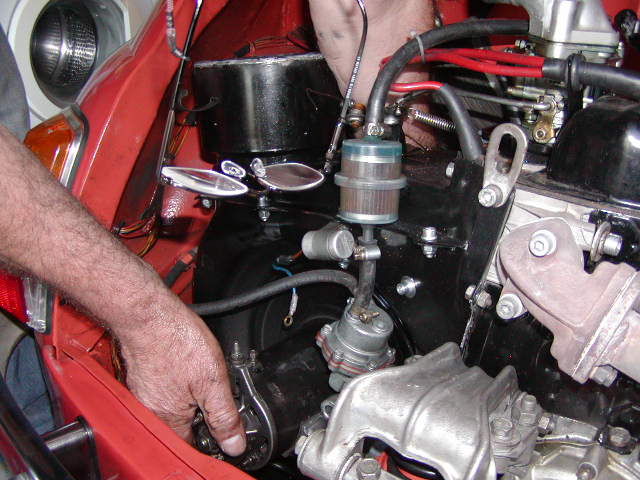

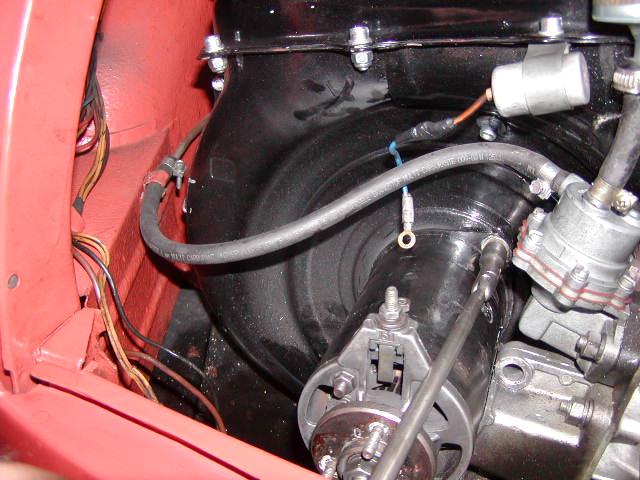

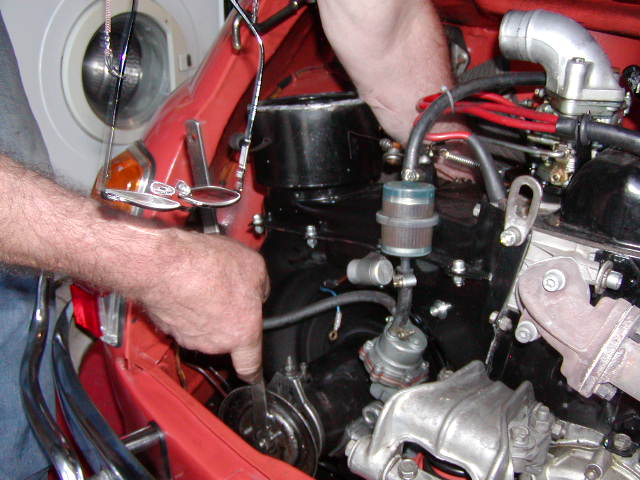

 e adesso via la dinamo, usando questo accessorio per bloccare

la puleggia, mentre smontiamo con una chiave da 17 la vite

che la tiene dietro alla chiocciola del motore

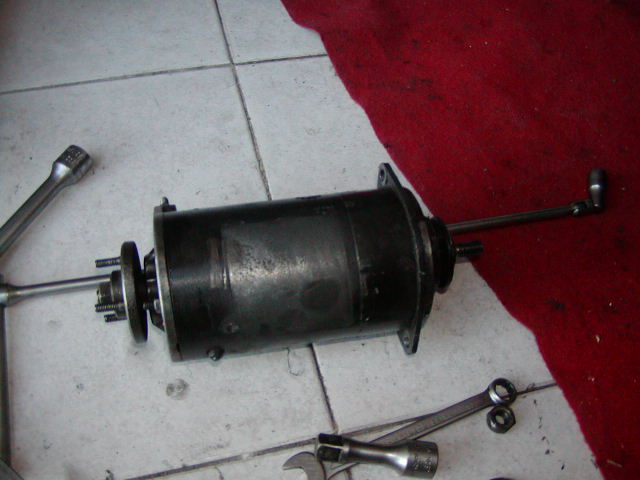

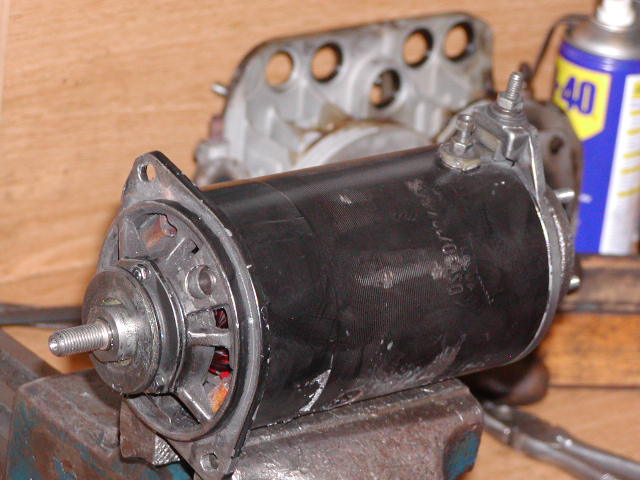

ed eccola smontata

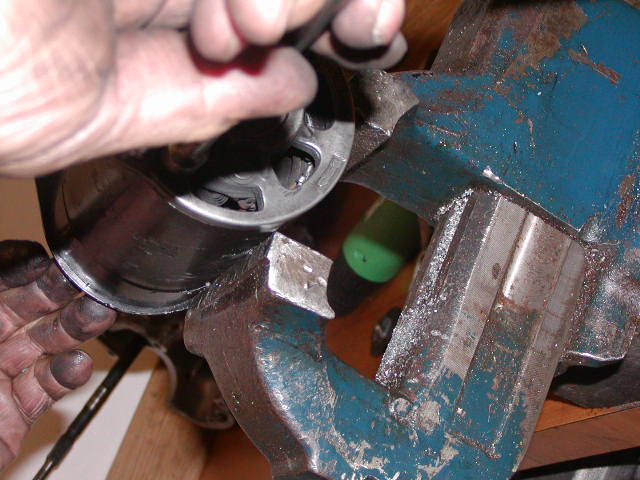

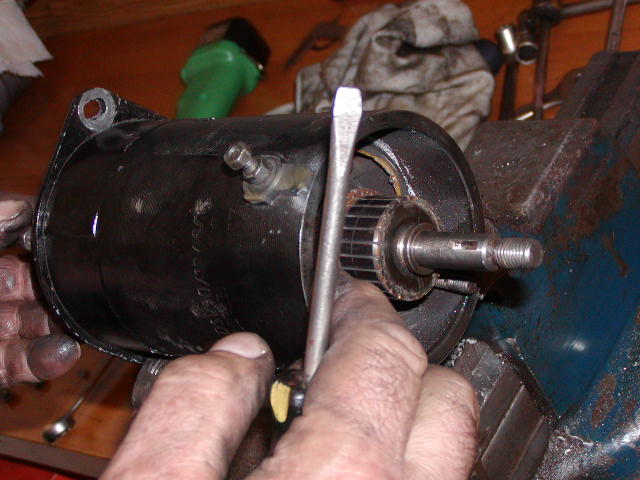

incominciamo a smontarla

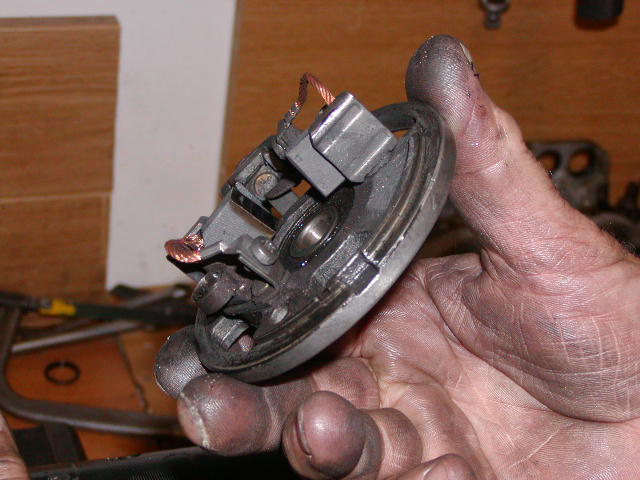

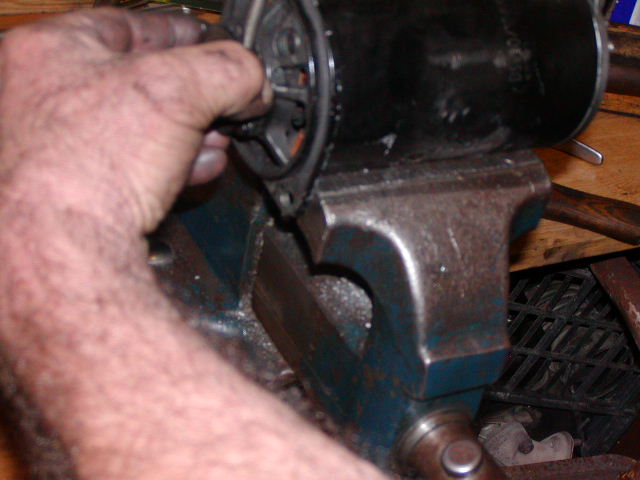

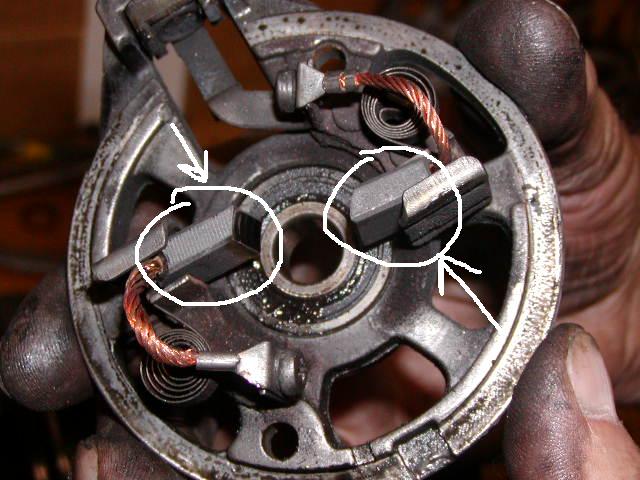

queste sono le spazzole che ho sostituito. le tiene delle "mollettine"

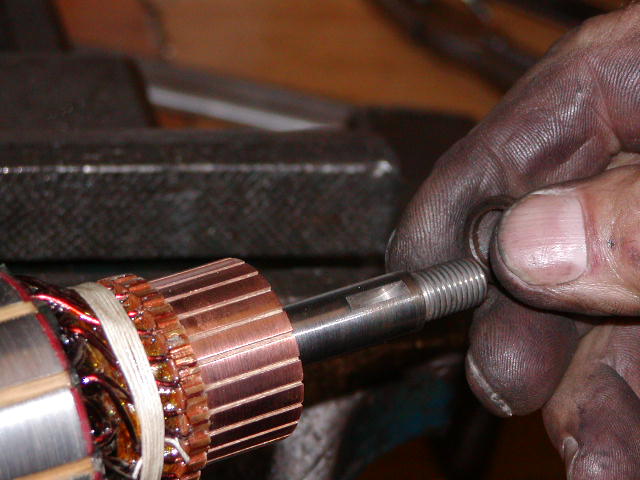

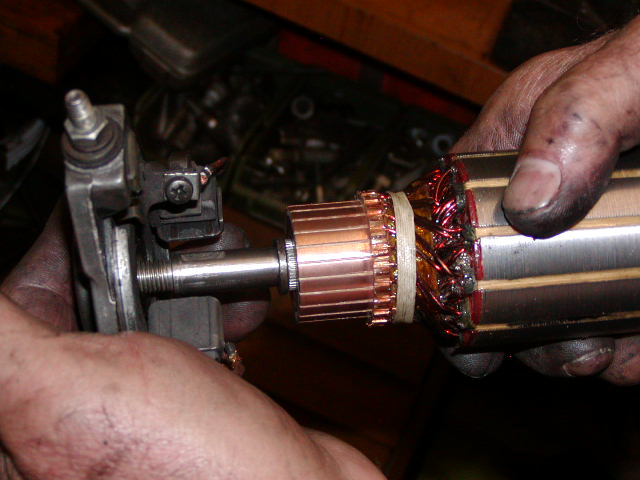

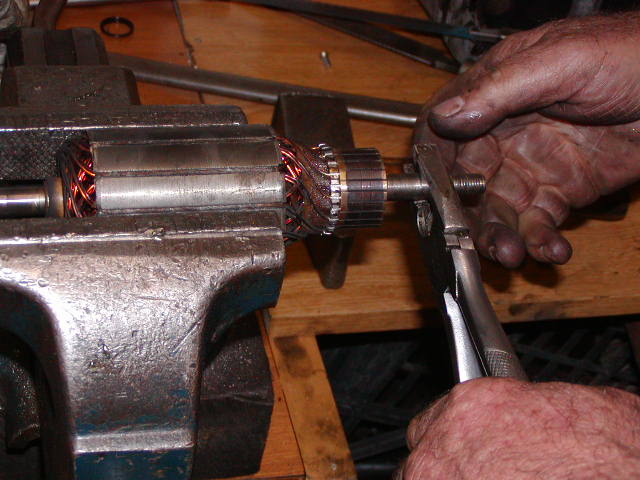

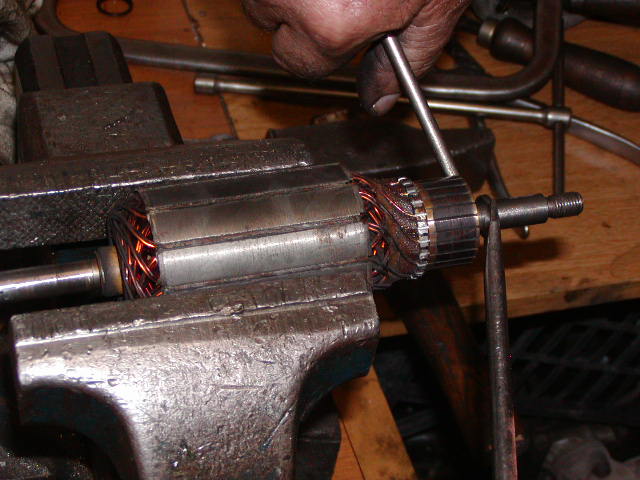

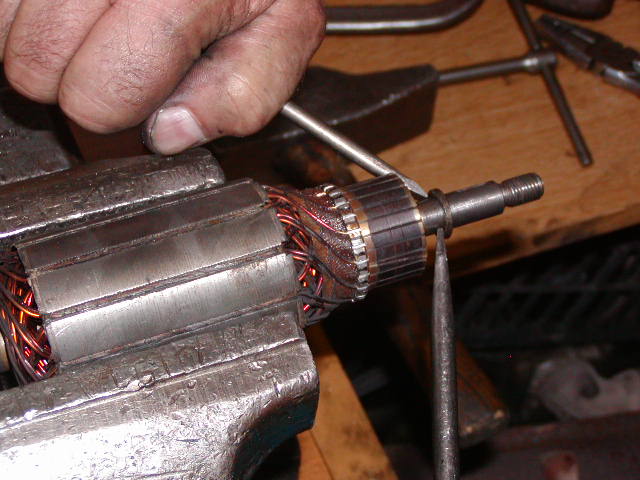

adesso smontiamo l'indotto da cambiare (fate attenzione a levare

il fermo)

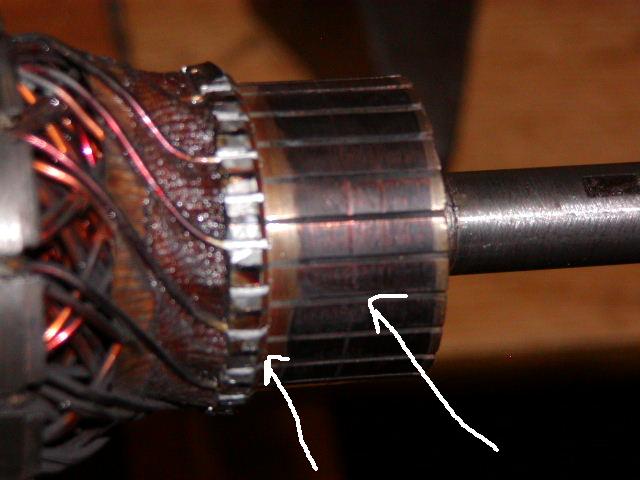

l'indotto "consumato"

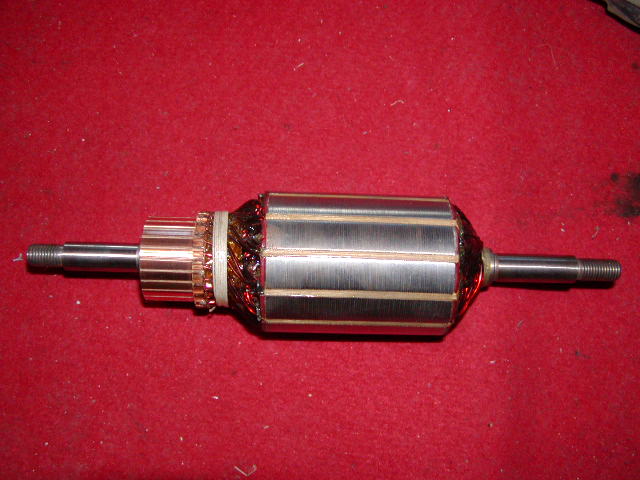

e quello nuovo da inserire

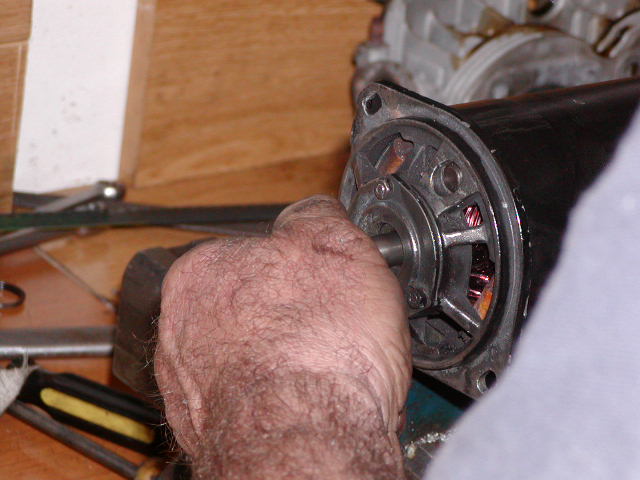

e via al montaggio (occhio al fermo)

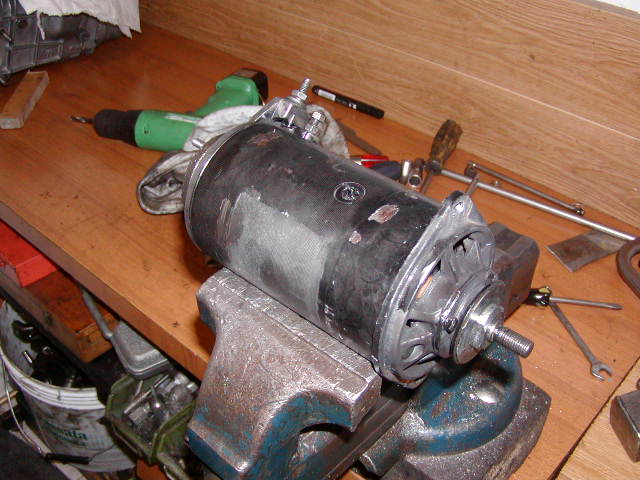

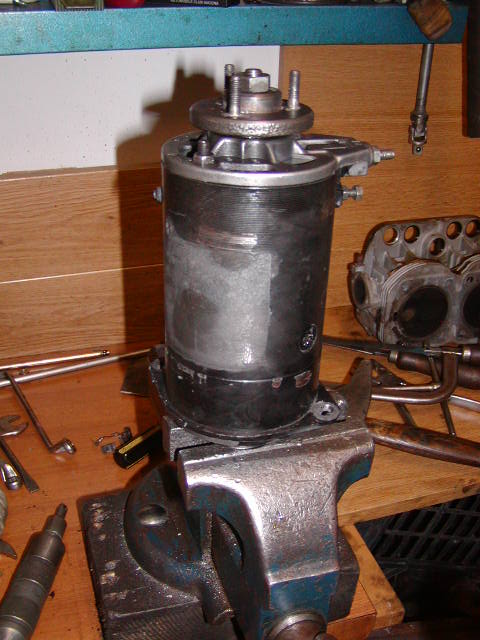

ed eccola montata

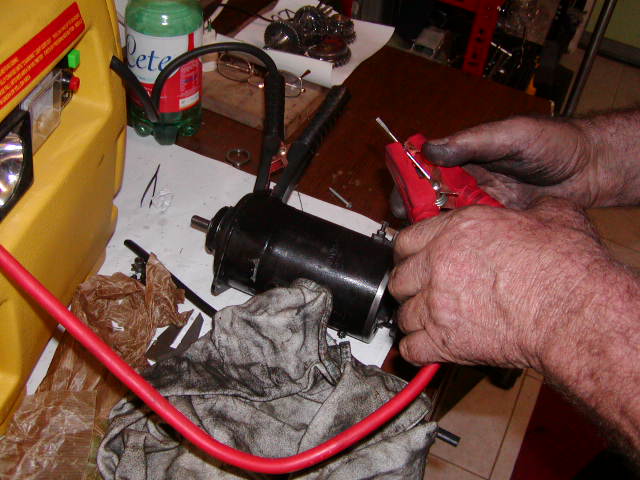

prima di rimontare il tutto proviamo se funziona...

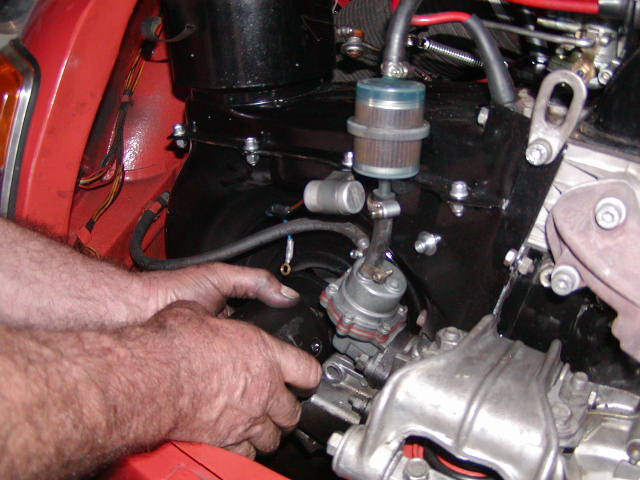

dopodichè via al montaggio nel motore
